ICC amplia la sua gamma di prodotti per il settore dell’automazione industriale con l’inserimento a catalogo dei cavi VFD, utilizzati per l’alimentazione di motori con sistemi di azionamento a inverter.
Cosa significa VFD?
Il significato dell’acronimo VFD (Variable Frequency Driver) è “dispositivo per la variazione di frequenza”. In altre parole, l’inverter, strumento che converte la corrente da continua DC (Direct Current) ad AC (Alternate Current).
Funzionamento del sistema di motore con inverter VFD
Il funzionamento del sistema di azionamento motore con inverter VFD prevede l’installazione di un controller elettronico che regola la frequenza della tensione di alimentazione, per cui alla variazione della frequenza, agisce sul numero di giri e di conseguenza sulla velocità del motore.
Progettazione cavi VFD
I cavi ICC VFD sono progettati per l’installazione in posa fissa o uso in movimento occasionale.

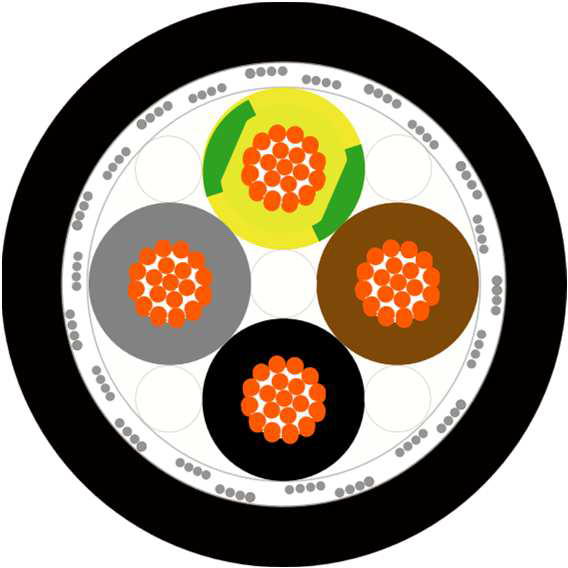

La costruzione include sezioni comprese tra 1,5mm2 (16 AWG) e 240mm2 (1 AWG) con quattro conduttori.

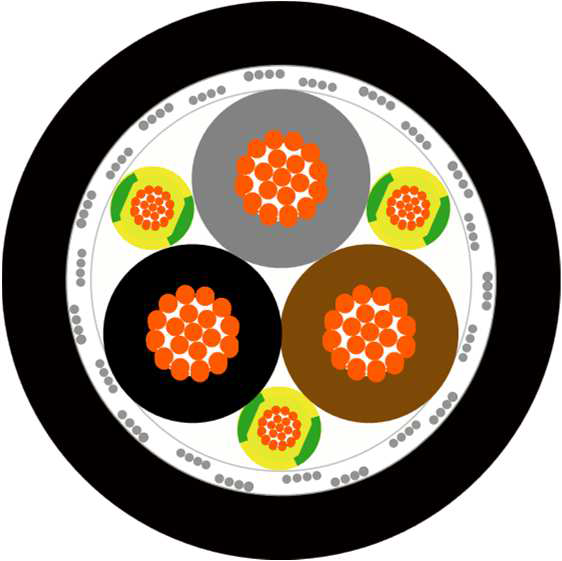

E’ disponibile anche la versione con il conduttore di terra diviso in 3 conduttori disposti simmetricamente, al fine di eliminare le correnti indotte, causa di malfunzionamento, interferenze e danneggiamento prematuro dei cuscinetti del motore.
La composizione dello schermo è pensata per ridurre al massimo le interferenze, con l’abbinamento del nastro di alluminio/poliestere ad una treccia di rame stagnato.
Caratteristiche cavi VFD
VFD 1000 F Type 2YSLCYK-J
- Conduttore Flessibile Classe 5
- Isolamento in L/MDPE – Polietilene
- Guaina in PVC
- Schermatura totale con nastro di alluminio/poliestere e treccia di rame stagnato, copertura nom.70%
- Colore Nero RAL 9005
- 70°C 0,6/1 kV
- Non propagazione della fiamma IEC 60332-1-2
- Resistente agli oli EN 50290 TM54
VFD 1000 F UL STYLES 10492/2570 Type 9YSLCYK-J
- Conduttore Flessibile Classe 5
- Isolamento in PP – Polipropilene UL STYLE 10492
- Guaina in PVC UL STYLE 2570
- Schermatura totale con nastro di alluminio/poliestere e treccia di rame stagnato, copertura nom.85%
- Colore Nero RAL 9005
- UL 80°C 1000 V
- Non propagazione della fiamma IEC 60332-1-2 – VW1 – FT1 – CABLE FLAME TEST
- Resistente agli oli EN 50290 TM54
